冷作模具钢
发布时间：2024-06-06
简介
冷作模具钢采用电炉真空脱气/电渣重熔、大钢锭和大锻造比以及多向锻造生产等先进制造装备和工艺，生产的冷作模具钢系列化产品具有基体组织均匀分布，共晶碳化物不均性指标优异、易于电火花加工，同时硬度高、韧性好、耐磨性强、使用寿命长等优点，实现了与国外一流特钢企业同等的质量状态和标准交货，产品质量与进口模具材料相媲美。
产品大纲
| 宝武特冶 | 美国牌号 | 德国牌号 | 日本牌号 | 规格范围（mm） | 出厂状态EXECUTION |
SWC53 | -- | -- | DC53 | 圆钢≤Φ500； 扁钢(40-200)×(205-610) | 退火态，≤255HBW |
7Cr7Mo2V2Si | -- | -- | -- | 圆钢Φ14-Φ195 | 退火态，≤269HBW |
Cr12MoV | -- | 1.2601 | SKD11 | 圆钢Φ14-Φ300 | 退火态，≤255HBW |
Cr12Mo1V1 | D2 | 1.2379 | SKD11 | 圆钢Φ14-Φ260，扁钢（10-70）×（1000-2500） | 退火态，≤255HBW |
Cr12 | D3 | X210Cr12 | SKD1 | 圆钢Φ14-Φ195 | 退火态，≤269HBW |
X210CrW12 | -- | -- | -- | 圆钢Φ14-Φ85 | 退火态，≤269HBW |
典型案例 —— Cr12MoV冷作模具钢
产品特点
高碳高铬，良好的淬透性和韧度，热处理畸变很小，硬度高，耐磨性好
产品用途
用于冷作状态下加工材料的工具如：冲压模，剪切刀、模，搓丝模，广泛用在冷挤压成型、拉伸模、高硬度材料的衡裁模、量具等方面。
化学成分
| 钢种 | C | Si | Mn | S | P | Cr | V | Mo | Cu | Ni+Cu |
Cr12MoV | 1.58 | ≤0.40 | ≤0.40 | ≤0.030 | ≤0.030 | 11.75 | 0.22 | 0.50 | ≤0.30 | ≤0.55 |
供货状态
| 棒材（mm） | 扁钢（mm） | 供货硬度 |
Φ14~ 85 | (40-100)×(205-245) | 退火硬度≤255HB |
产品性能
| 密度kg/dm3 | 导热性W/(m.k) | 比热J/(Kg.k) | 电阻率Ohm.mm2/m | 弹性模量N/mm2 |
7.7 | 20.0 | 460 | 0.650 | 210×103 |
物理性能
热膨胀系数10-6m/m×℃ | 20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 |
10.5 | 11.0 | 11.0 | 11.5 | 12.0 | 12.0 |

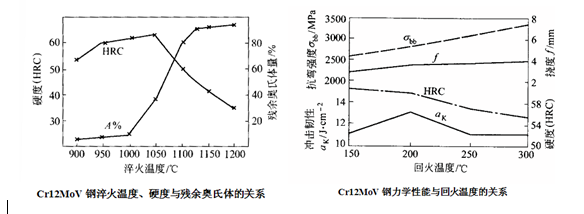

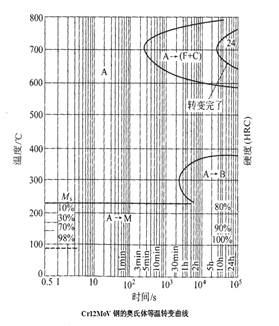

·热处理
热处理规范：1). 淬火950～1000℃油冷; 2). 淬火1020℃，200℃回火。
机械加工
