工模具钢产品介绍

热作模具钢

发布时间：2024-06-06

简介

热作模具钢采用电炉真空脱气/电渣重熔、高温均质化/超细化处理、组织预硬化处理等先进制造装备和工艺，生产的热作模具钢系列化产品具有优良的化学成分配比、显微组织及合金碳化物分布均匀，抗热疲劳性能强，使用寿命长等特点，实现了与国外一流特钢企业同等的质量状态和标准交货，产品质量与进口模具材料相媲美。

产品大纲

宝武特冶 SW系列	中国牌号	日本牌号	德国牌号	美国牌号	规格范围（mm）		供货标准	出厂状态
宝武特冶 SW系列	中国牌号	日本牌号	德国牌号	美国牌号	圆	方或扁	供货标准	出厂状态
5CrMnMo	5CrMnMo	SKT3	--	--	14-255	厚度：100-600 宽度：100-800	GB/T 24594 GB/T 1299	退火 197-241HBW
5CrNiMo	5CrNiMo	SKT4	1.2711	L6	14-750	厚度：100-650 宽度：100-1300	GB/T 24594 GB/T 1299	退火 197-241HBW
5CrNiMoV	5CrNiMoV	--	1.2714	--	14-650	厚度：100-600 宽度：100-800	GB/T 24594 GB/T 1299	退火 197-241HBW
SWPH11	4Cr5MoSiV	SKD6	1.2343	H11	90-600	厚度：100-600 宽度：100-800	供货协议	球化退火 ≤229HBW
SWGH13	4Cr5MoSiV1	SKD61	1.2344	H13	14-350	厚度：100-300 宽度：100-800	企标	球化退火 ≤229HBW
SWQH13					14-650	厚度：100-600 宽度：100-800	企标	球化退火 ≤229HBW
SWPH13					90-800	厚度：100-600 宽度：100-1000	企标	超细化处理 ≤229HBW
SWEH13	4Cr5MoSiV	KDA1	--	H11	90-650	厚度：100-600 宽度：100-800	供货协议	球化退火 ≤229HBW
SWHCM	--		QRO90M	--	90-400	厚度：100-600 宽度：100-800	供货协议	球化退火 ≤229HBW
3Cr2W8V	3Cr2W8V	SKD5	1.2581	H21	14-310	厚度：100-300 宽度：100-550	GB/T 24594 GB/T1299	球化退火 ≤255HBW
SWBPH1	4Cr5Mo2SiV	DAC55	DieVar	--	90-650	厚度：100-600 宽度：100-800	供货协议	超细化处理 ≤229HBW

典型案例 —— SWGH13 高级（G级）热作模具钢

产品特点

1、好的韧性、采用电弧炉+真空精炼+多向锻造工艺生产，塑性、等向性高、耐热冲击性佳、纯净度高；

2、加工性能和抛光性能良好。

产品用途

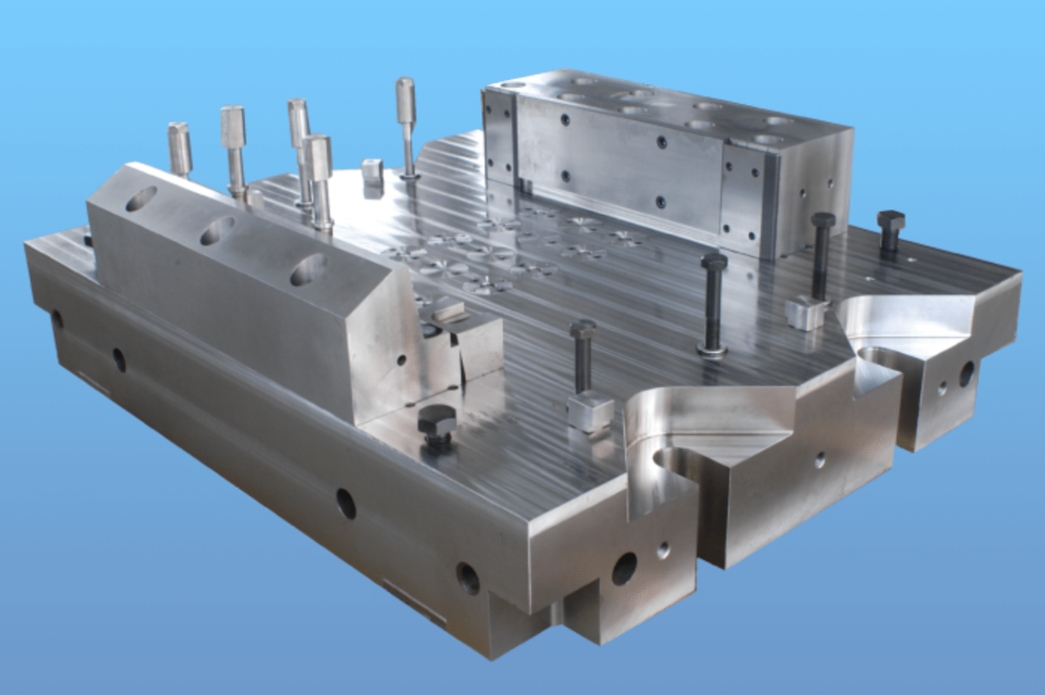

适合制造铝镁锌合金挤压模、压铸模、部分高寿命、高耐磨塑料模具。

牌号对照

SWGH13	中国（GB）	美国（AISI）	日本（JIS）	德国（W-Nr）
SWGH13	4Cr5MoSiV1	H13	SKD61	1.2344

化学成分

SWGH13	C	Si	Mn	P	S	Cr	V	Mo
SWGH13	0.35/0.42	0.80/1.20	0.20/0.50	≤0.025	≤0.025	4.75/5.50	0.80/1.20	1.20/1.50

制造工艺

电弧炉＋真空精炼

供货规格与状态

圆（mm）	方或扁（mm）	供货硬度
14～350	（100～300）×（100～800）	退火状态 ≤229HBW

产品性能

临界点	Ac1	Ac3	Ar3	Ar1	Ms	Mf
温度(近似值)/℃	860	915	815	775	340	215

线膨胀系数

温度/℃	20-100	20-200	20-300	20--400	20-500	20-600	20-700
线膨胀系数/℃-1	9.1×10-6	10.3×10-6	11.5×10-6	12.2×10-6	12.8×10-6	13.3×10-6	13.5×10-6

热导率

温度/℃	25	650
热导率λ/W·(m·K)-1	32.2	28.8

热处理

SWGH13退火前后的硬度与组织

硬度				组织
未退火		退火后		未退火	退火后
dHB/mm	HBW	dHB/mm	HBW
～2.75	～500	≥3.9	≤249	索氏体或马氏体	球化珠光体+少量碳化物
